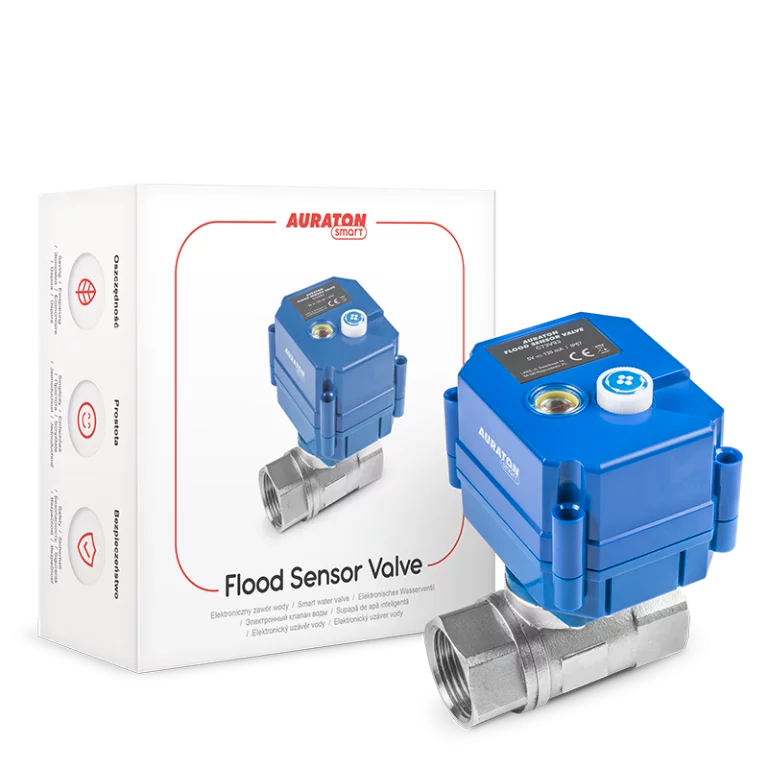

AURATON Flood Sensor Valve – zawór odcinający wodę współpracujący z czujnikami zalania i aplikacją SUPLA

Instrukcja, montaż i konfiguracja (zawór odcinający wodę współpracujący z czujnikami zalania i aplikacją SUPLA).

Uwaga – bezpieczeństwo

Nie wkładaj palców ani żadnych części ciała do otworów zaworu. Zawór posiada kulę zamykającą i grozi to poważnymi urazami.

Podstawowe informacje

AURATON Flood Sensor Valve to zawór przeznaczony do awaryjnego odcięcia dopływu wody po wykryciu zalania przez czujnik(i) AURATON Flood Sensor. Do poprawnego działania potrzebujesz zaworu oraz co najmniej jednego czujnika (maks. 10).

Warunki, aby system realnie minimalizował szkody

• zawór jest poprawnie zamontowany w instalacji wodnej przez instalatora,
• zawór jest sparowany z co najmniej jednym czujnikiem zalania,
• łączność radiowa jest stabilna i wcześniej sprawdzona,
• czujnik jest umieszczony blisko potencjalnego źródła wycieku (np. pralka, zmywarka, zlew),
• zawór jest stale zasilany lub akumulator jest regularnie doładowywany.

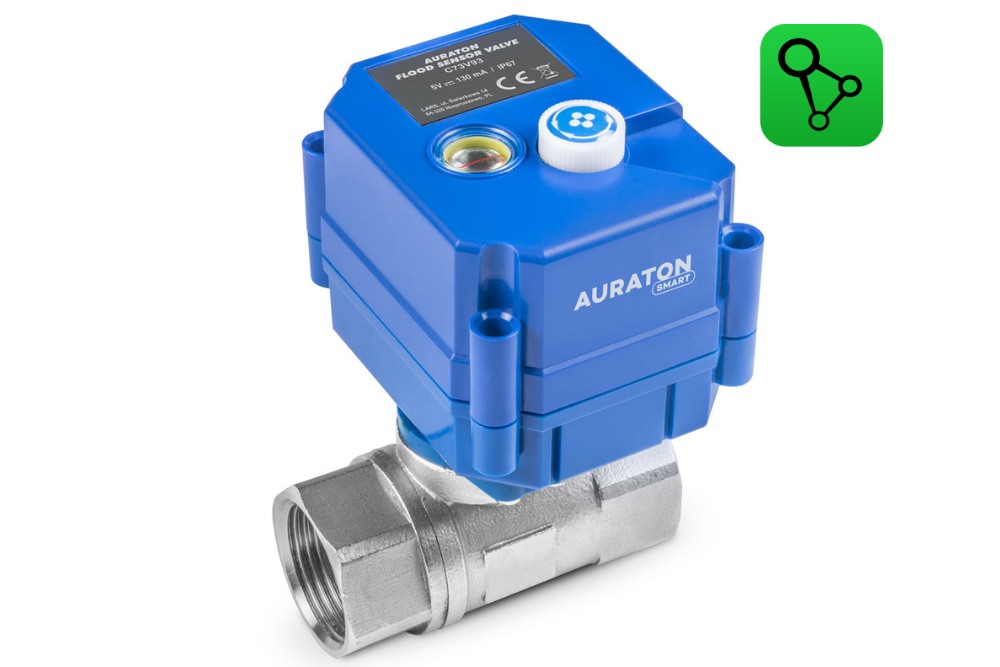

Opis urządzenia

Elementy zaworu

• Przyłącze (1/2″, 3/4″, 1″)
• Kontrolka ładowania
• Pokrętło (ręczne otwieranie/zamykanie)
• Gniazdo zasilania
• Punkt przykładania magnesu (parowanie / reset – oznaczenie @)

Obrazki Rys. 1–3 dodaj jako „Obraz” w WP (Media) i wstaw w tym miejscu z podpisami.

Wymiary (orientacyjne)

Pełna tabela wymiarów znajduje się w instrukcji producenta.

Montaż

Zawór zamontuj tak, aby w razie zalania odcinał właściwy obszar (wybrany fragment instalacji lub całość). Zapewnij dostęp do:

• punktu magnesu (@),
• gniazda zasilania/ładowania,
• pokrętła do ręcznej obsługi.

Ważne odległości i zasięg

Nie ustawiaj czujnika zalania bliżej niż 1,5 m od zaworu (dla stabilnej komunikacji). Jeśli są problemy z łącznością – spróbuj obrócić zawór na rurze o 90° lub zmniejszyć odległość.Zasilanie i „wybudzenie”

Zawór ma wbudowany akumulator (możliwa praca bez zewnętrznego zasilania). Ładowanie: zasilacz USB lub powerbank; przy ładowaniu kontrolka świeci na czerwono, po pełnym naładowaniu gaśnie.

Tryb „uśpienia” (transport)

Fabrycznie zawór może być w trybie „uśpienia”. Przed pierwszym uruchomieniem „wybudź” go przykładając magnes w punkcie (@) aż do pojedynczego krótkiego sygnału dźwiękowego.

Parowanie urządzeń

Parowanie zaworu (FSV)

1. Przyłóż czujnik Flood Sensor (lub magnes) do zaworu od strony symbolu (@).
2. Po krótkim sygnale trzymaj dalej do momentu dłuższego sygnału.
3. Odsuń urządzenia – zawór powinien przejść w tryb parowania.

Długie sygnały = OK, krótkie = błąd.

Parowanie czujnika Flood Sensor

1. Naciśnij i przytrzymaj przycisk czujnika.
2. Po krótkim sygnale trzymaj do dłuższego sygnału, następnie puść.
3. Mrugająca czerwona dioda oznacza tryb parowania.

Parowanie z bramką AURATON Box (SUPLA)

• Na bramce naciśnij krótko prawy przycisk parowania „Auraton” – dioda zacznie migać, a potem wprowadź zawór w tryb parowania,
• lub w SUPLA Cloud użyj opcji „Sparuj nowe urządzenia lub czujniki”, a następnie wprowadź zawór w tryb parowania.

Przywracanie ustawień fabrycznych

1. Przyłóż czujnik (lub magnes) do zaworu przy symbolu (@).
2. Po krótkim sygnale trzymaj aż do dwóch dłuższych sygnałów.
3. Po odsunięciu urządzeń zawór przez ok. 10 s emituje ciągły sygnał.
4. Aby potwierdzić reset – w ciągu 10 s ręcznie zmień stan zaworu pokrętłem.

Funkcje urządzenia

Ręczne otwieranie i zamykanie

1. Podnieś pokrętło w górę.
2. Przekręć w prawo lub lewo do momentu przejścia w pracę automatyczną.
3. Opuść pokrętło po otwarciu/zamknięciu.

Nie wykonuj gwałtownych ruchów.

Obsługa zdalna

W połączeniu z AURATON Box i aplikacją SUPLA możesz zdalnie otwierać/zamykać zawór, podejrzeć alarmy zalania i poziom naładowania.

Anty-stop

Mechanizm anty-stop wykonuje co ok. 14 dni krótkie ruchy w celu ograniczenia ryzyka zablokowania zaworu przez osady.

Automatyczne zamknięcie przy niskim stanie akumulatora

Przy zasilaniu z akumulatora zawór sygnalizuje niski poziom (m.in. przy ~4%) i może automatycznie zamknąć zawór przy bardzo niskim stanie (~1%), aby zachować bezpieczeństwo działania.

Współpraca z aplikacją SUPLA

Widoczność kanałów

Po sparowaniu z AURATON Box każdy czujnik oraz zawór pojawiają się w SUPLA jako osobne kanały. Nazwy warto nadać wg lokalizacji (np. „Kuchnia”, „Łazienka”).

Przypisanie czujników zalania do zaworu

1. Zaloguj się do SUPLA Cloud i wejdź w kanał zaworu.
2. W konfiguracji znajdź pole „Czujniki zalania”.
3. Wybierz z listy czujniki, które mają wyzwalać zamknięcie zaworu (możesz użyć „Wybierz wiele”).
4. Zapisz zmiany.

Powiadomienia PUSH i automatyzacje

W SUPLA Cloud możesz tworzyć „Reakcje” (np. wykrycie zalania → zamknięcie zaworu + powiadomienie push + uruchomienie sceny).

Zastosowania praktyczne

• automatyczne odcięcie wody po wykryciu zalania,
• prewencyjne zamykanie wody podczas nieobecności (harmonogram),
• zdalne sterowanie dopływem wody,
• proste sterowanie podlewaniem (harmonogram otwórz/zamknij),
• sceny „Wyjście z domu” (np. zgaś światła + obniż ogrzewanie + zamknij wodę).

Dane techniczne

Pozbywanie się urządzenia

Urządzenie oznaczone jest symbolem przekreślonego kosza – oddaj je do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.

Do pobrania

• Instrukcja PDF (pełna)
